Cabine utente in monoblocco per impianti elettrici: produzione su misura in cemento prefabbricato

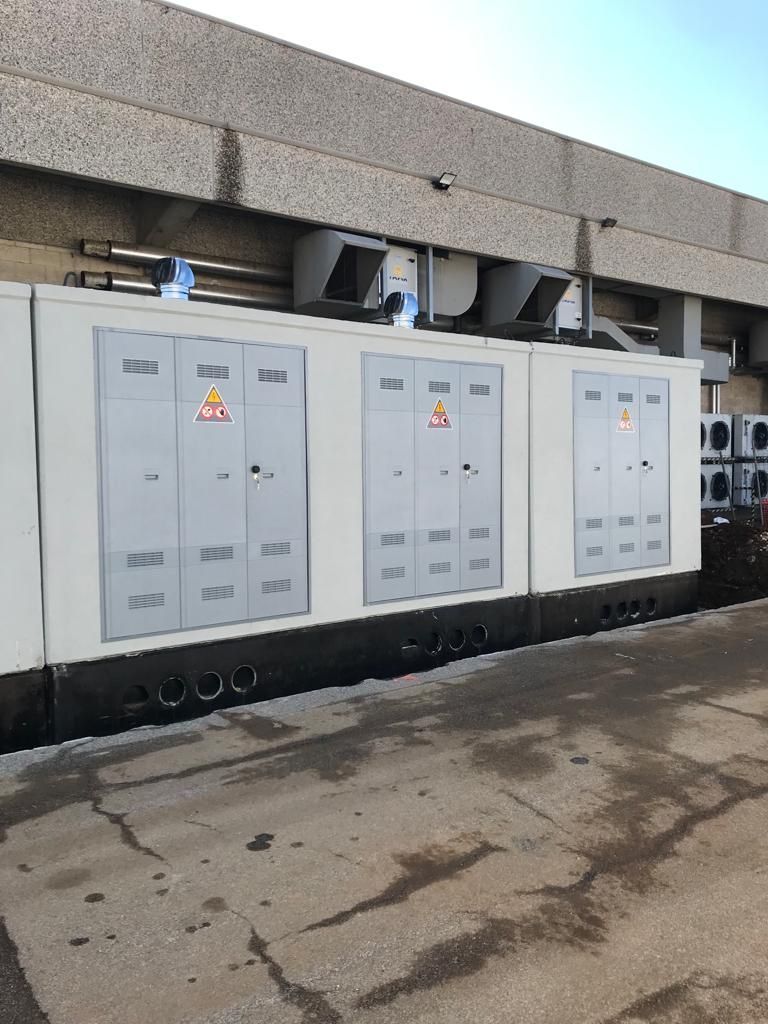

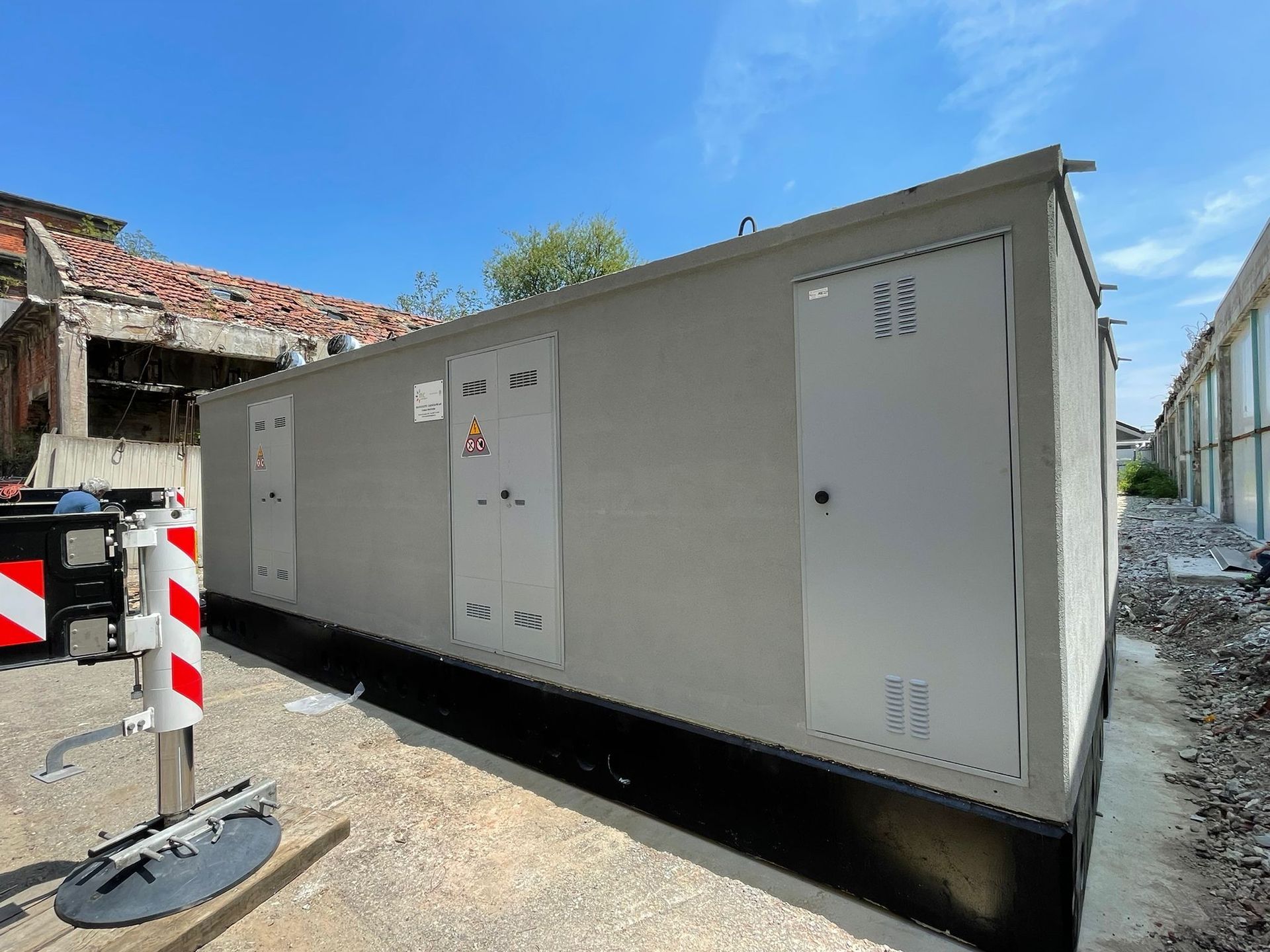

Le cabine utente in monoblocco rappresentano una soluzione compatta, solida e altamente personalizzabile per la gestione e la protezione degli impianti elettrici in media e bassa tensione. Queste strutture prefabbricate sono progettate per offrire sicurezza, durabilità e facilità di installazione, rispondendo alle richieste tecniche e operative di aziende, impianti industriali e infrastrutture energetiche. La loro configurazione in monoblocco consente di ottenere un manufatto unico, robusto e pronto all’uso, con dimensioni variabili e possibilità di realizzazioni fuori standard.



Le cabine utente in monoblocco sono costituite da due elementi principali: il box e la vasca di fondazione. La struttura è completamente prefabbricata e viene realizzata su misura in base alle esigenze del cliente, permettendo anche la richiesta di una copertura removibile. Le dimensioni massime raggiungibili prevedono una lunghezza esterna fino a 12 metri, un’altezza utile interna di 3 metri e una larghezza esterna massima di 3 metri, così da garantire un’ampia gamma di applicazioni e configurazioni.

Caratteristiche costruttive delle cabine utente in monoblocco

La produzione delle cabine utente in monoblocco avviene utilizzando calcestruzzo autocompattante ad alte prestazioni, con classe di resistenza non inferiore a C 35/45 e cemento CEM I 52,5 R. Si tratta di materiali che assicurano resistenza meccanica, stabilità e durabilità anche in condizioni operative complesse.

La struttura è armata con acciaio del tipo B450C, applicato con doppia maglia e infittimenti specifici nelle zone in cui sono presenti forometrie o asole tecniche. Il copriferro minimo è pari a 2,5 cm, mentre gli spessori sono:

• pavimento ≥ 13 cm
• pareti ≥ 9 cm
• solaio ≥ 12 cm

La qualità costruttiva si estende anche ai serramenti e agli accessori: porte, finestre, prese d’aria e punti di connessione di terra sono scelti tra materiali di alta qualità, con varianti in acciaio o alluminio a seconda delle richieste del cliente.



La finitura esterna è realizzata con intonaco acrilico-silossanico da 1,5 mm, mentre la copertura viene impermeabilizzata con membrane in bitume-polimero armate in filo di poliestere, con flessibilità a freddo -10 °C e spessore 4 mm.

Le cabine rispettano le disposizioni tecniche contenute nella DG 2061 Ed.9, nel D.M. 17.1.2018 e in eventuali capitolati tecnici forniti dalla committenza.

Versioni eco, green e rivestimenti personalizzati

Per esigenze specifiche, le cabine utente in monoblocco possono essere realizzate anche in versione eco o green. In questo caso è possibile utilizzare calcestruzzo fibrorinforzato con miscele contenenti cemento CEM III, così da ottenere spessori ridotti e un minor impatto ambientale.



Sono disponibili inoltre rivestimenti personalizzati in mattoncini, pietra, listelli o altri materiali per richieste estetiche o vincoli architettonici. La copertura può essere bifalda e rifinita con tegole o coppi per un migliore inserimento nel contesto.

Impianto di terra e adeguamenti tecnici

L’impianto di terra interno ed esterno è realizzato secondo la norma CEI 0-16 e viene verificato dopo l’installazione tramite strumentazione certificata. Il nostro ufficio tecnico può adeguare la relazione di calcolo strutturale dalla classe d’uso I alla classe d’uso IV, rispettando le prescrizioni degli enti competenti.



Questa flessibilità consente di soddisfare richieste specifiche e garantire che la cabina sia conforme ai requisiti strutturali e alle condizioni di utilizzo previste.
