Cabine con apparecchiature elettromeccaniche: allestimenti completi per impianti MT/BT

Le cabine con apparecchiature elettromeccaniche rappresentano una soluzione completa e integrata per l’alloggiamento e la gestione di quadri elettrici, scomparti di media tensione e sistemi di distribuzione in bassa tensione. Si tratta di strutture prefabbricate progettate per essere consegnate già allestite, così da ridurre i tempi di installazione in cantiere e garantire un’elevata affidabilità operativa. Le cabine vengono sviluppate sulla base del progetto elettrico fornito dalla committenza o, quando richiesto, progettate direttamente dal nostro ingegnere per rispondere ai requisiti specifici dell’impianto.



Le cabine con apparecchiature elettromeccaniche vengono allestite internamente in fabbrica: installiamo gli scomparti di media tensione, i quadri di bassa tensione e predisponiamo l’intero impianto di terra interno. In sito eseguiamo il montaggio del trasformatore e la realizzazione della maglia di terra esterna. Questo processo consente di ottenere una soluzione chiavi in mano, sicura e conforme alle normative, riducendo notevolmente i tempi di fermo impianto e le attività di coordinamento.

Al termine degli interventi, un tecnico qualificato effettua test approfonditi per verificare il corretto funzionamento degli interruttori, dei quadri, delle protezioni, dei collegamenti interni e dell’impianto di terra. Insieme alla cabina vengono fornite tutte le certificazioni, la documentazione tecnica e le garanzie relative ai materiali e agli apparati installati.

Caratteristiche costruttive delle cabine con apparecchiature elettromeccaniche

La struttura delle cabine è realizzata in cemento autocompattante ad alte prestazioni (Self Compacting Concrete), con classe di resistenza non inferiore a C 35/45 e cemento CEM I 52,5 R. Gli armamenti interni utilizzano acciaio B450C con doppia maglia e rinforzi localizzati nelle zone che richiedono maggiore resistenza, come forometrie e asole tecniche. Il copriferro minimo è di 2,5 cm.



La costruzione rispetta le specifiche tecniche richieste dai gestori di rete — incluse quelle di E-Distribuzione — nonché le normative strutturali previste dal D.M. 17.1.2018.
Questa cura nelle fasi di produzione garantisce una struttura robusta, duratura e idonea all’alloggiamento delle apparecchiature MT/BT.

Allestimenti interni: scomparti MT, quadri BT e impianto di terra

Le cabine con apparecchiature elettromeccaniche sono progettate per ospitare:

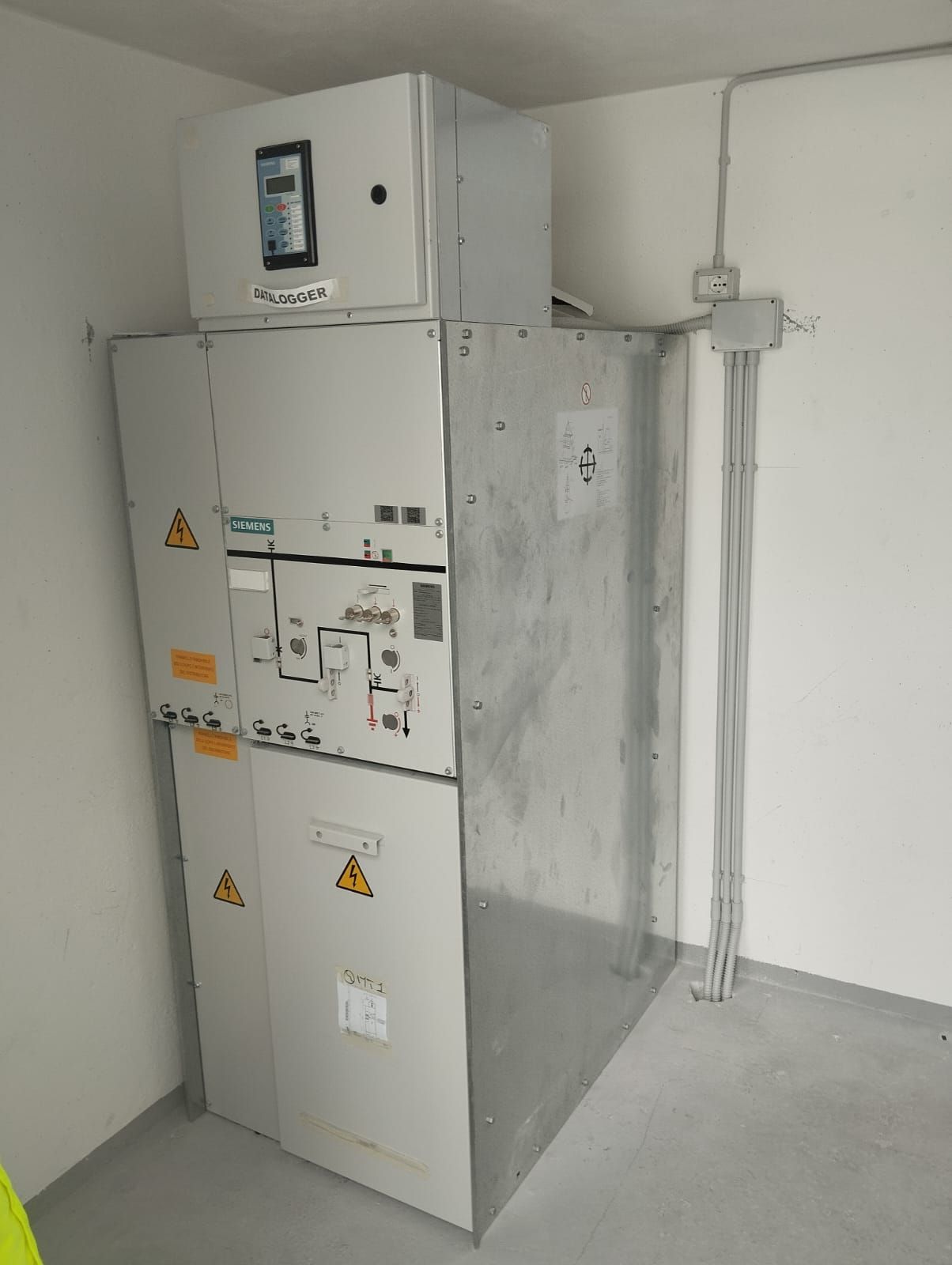

  • scomparti di media tensione

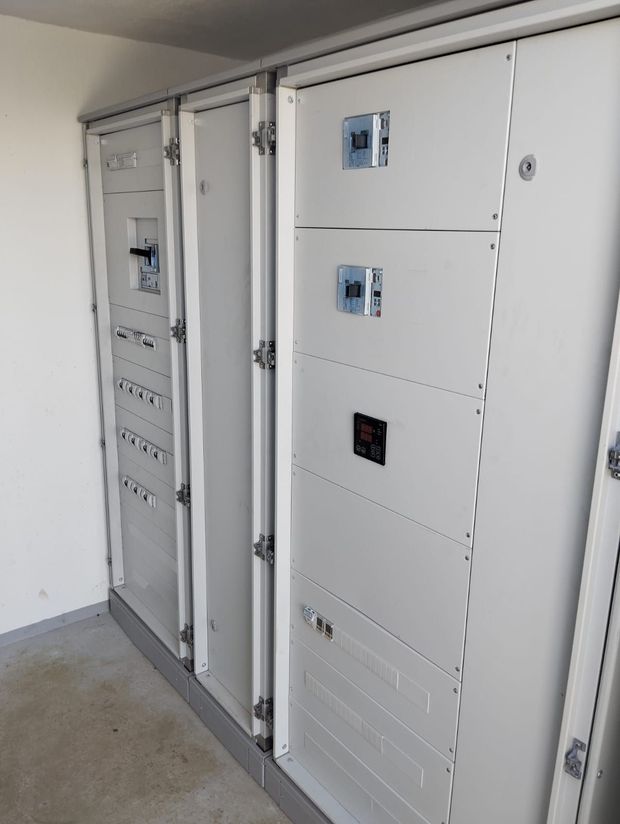

  • quadri di bassa tensione

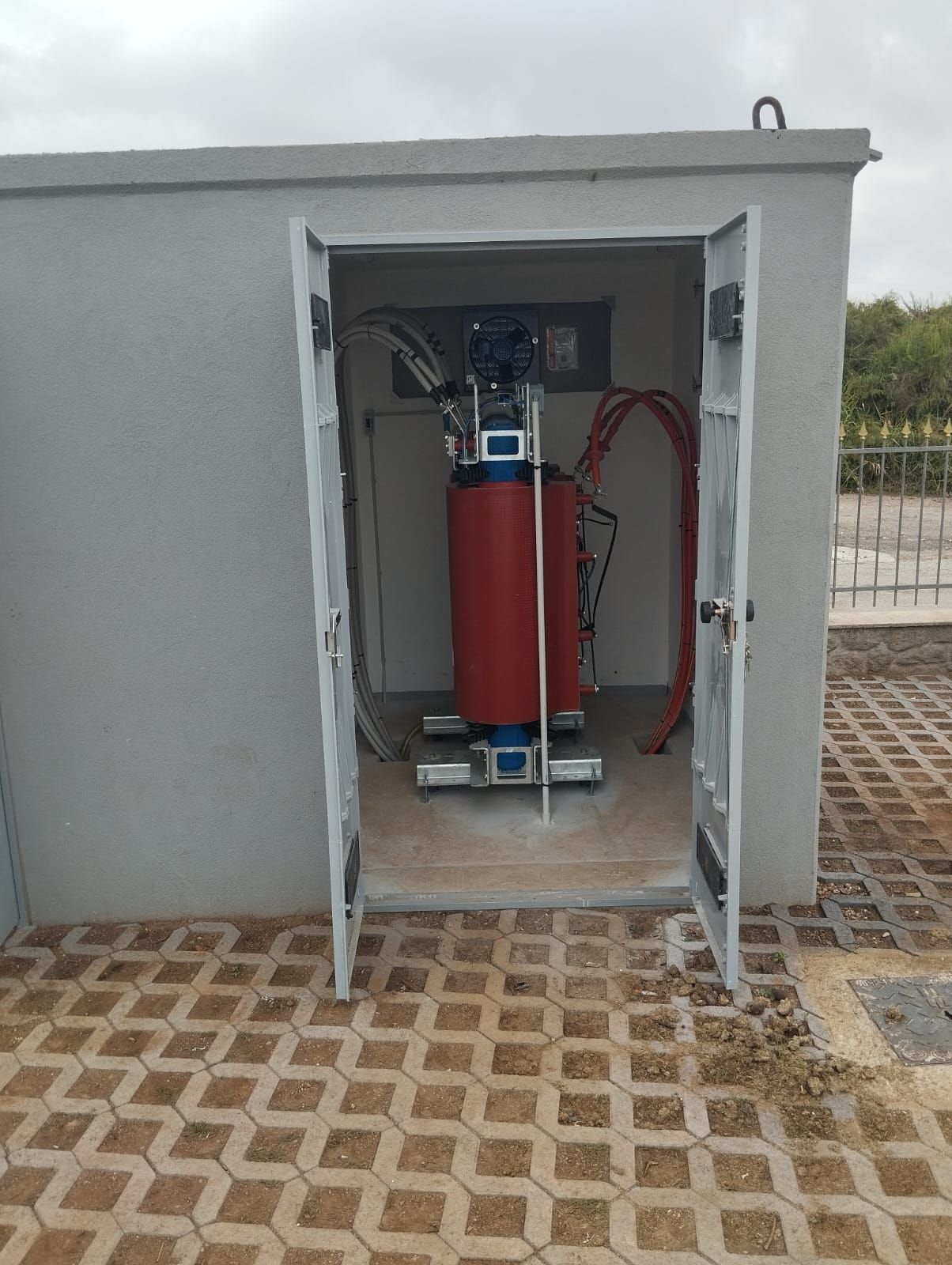

  • trasformatori MT/BT (installati in loco)
  • sistemi di protezione e misura
  • predisposizioni per il telecontrollo
  • impianto di terra interno ed esterno



L’allestimento interno eseguito direttamente in fabbrica consente un controllo totale sulla qualità delle installazioni. Ogni cabina viene collaudata prima della consegna, assicurando la piena funzionalità degli apparati.

Conformità, verifiche tecniche e documentazione

Il collaudo finale include il controllo:

  • della continuità dell’impianto di terra
  • della corretta installazione degli scomparti MT
  • delle protezioni BT
  • delle connessioni interne
  • dei sistemi di ventilazione e sicurezza


Ogni verifica è effettuata con strumenti certificati, seguendo i criteri previsti dalla norma CEI 0-16. La fornitura comprende tutta la documentazione tecnica necessaria per l’installazione, l’esercizio e la manutenzione dell’impianto.

Calcolo statico e supporto tecnico

Su richiesta è possibile adeguare la relazione di calcolo strutturale dalla classe d’uso II alla classe d’uso IV, secondo le prescrizioni degli uffici del Genio Civile.


Il nostro ufficio tecnico segue ogni fase del progetto, fornendo un supporto dedicato per esigenze specifiche, integrazioni e verifiche

FAQs

Non sai da dove iniziare? Abbiamo raccolto le domande più frequenti sulle cabine con apparecchiature elettromeccaniche.

  • Le cabine con apparecchiature elettromeccaniche vengono fornite già allestite?

    Sì, gli scomparti MT e i quadri BT vengono installati in fabbrica, mentre il trasformatore viene montato in loco.

  • È possibile richiedere un progetto elettrico completo?

    Sì, possiamo utilizzare il progetto del cliente oppure svilupparlo internamente tramite il nostro ingegnere.

  • Le cabine rispettano le normative dei gestori di rete?

    Sì, sono conformi alle specifiche E-Distribuzione e alle norme CEI 0-16.

  • Cosa comprende il collaudo finale?

    Comprende il controllo del funzionamento impiantistico, delle protezioni, dei collegamenti e dell’impianto di terra.

  • È possibile adeguare la classe d’uso della struttura?

    Sì, la relazione di calcolo può essere adeguata fino alla classe d’uso IV.

Richiedi un preventivo

Per richiedere un preventivo è possibile compilare il form indicando le specifiche tecniche e le esigenze del progetto.
Il team di Manufatti Caggiano analizzerà la richiesta.
