Cabine elettriche interrate: strutture prefabbricate in monoblocco per impianti MT/BT

Le cabine elettriche interrate sono una soluzione tecnica progettata per garantire sicurezza, continuità operativa e integrazione totale nel contesto circostante. Queste strutture prefabbricate in monoblocco sono particolarmente adatte per situazioni in cui è necessario ridurre l’impatto visivo, mantenere un alto livello di protezione degli apparati elettrici e rispettare standard normativi specifici. La configurazione interrata consente di collocare quadri, apparati MT/BT e sistemi di distribuzione all’interno di un ambiente completamente protetto, ottimizzato per la gestione del servizio.



Le cabine elettriche interrate prodotte da Manufatti Caggiano sono realizzate nel rispetto delle prescrizioni tecniche Enel DG 2031 e costruite in unico monoblocco prefabbricato con calcestruzzo armato vibrato. Lo spessore della struttura varia da 9 a 13 cm, così da garantire superfici lisce, uniformi e prive di nervature. La cura delle finiture, sia interne che esterne, assicura una perfetta tenuta all’acqua e un grado di protezione IP 33 conforme alle norme CEI 70/1, fondamentale per garantire condizioni operative ottimali.

Struttura e materiali delle cabine elettriche interrate

Le cabine elettriche interrate sono costruite utilizzando calcestruzzo autocompattante ad alte prestazioni, con classe di resistenza non inferiore a C 35/45 e cemento CEM I 52,5 R. Questo materiale garantisce la necessaria resistenza meccanica e un’elevata durabilità, caratteristiche indispensabili per strutture destinate a lavorare in condizioni interrate.

La carpenteria è realizzata con acciai del tipo B450C, armati con doppia maglia e rinforzi localizzati in corrispondenza delle forometrie. Il copriferro minimo è pari a 2,5 cm.
L’intera cabina è progettata per resistere a sollecitazioni ambientali e strutturali tipiche dell’interramento, mantenendo un livello elevato di stabilità nel tempo.



L’impermeabilizzazione esterna è compresa nella fornitura e viene eseguita con doppia guaina bituminosa. Sono presenti flange a frattura per l’ingresso dei cavi e carpenteria metallica conforme agli standard richiesti. L’accesso del personale tecnico è garantito da un chiusino in acciaio zincato.

Aerazione, ventilazione e sicurezza della struttura interrata

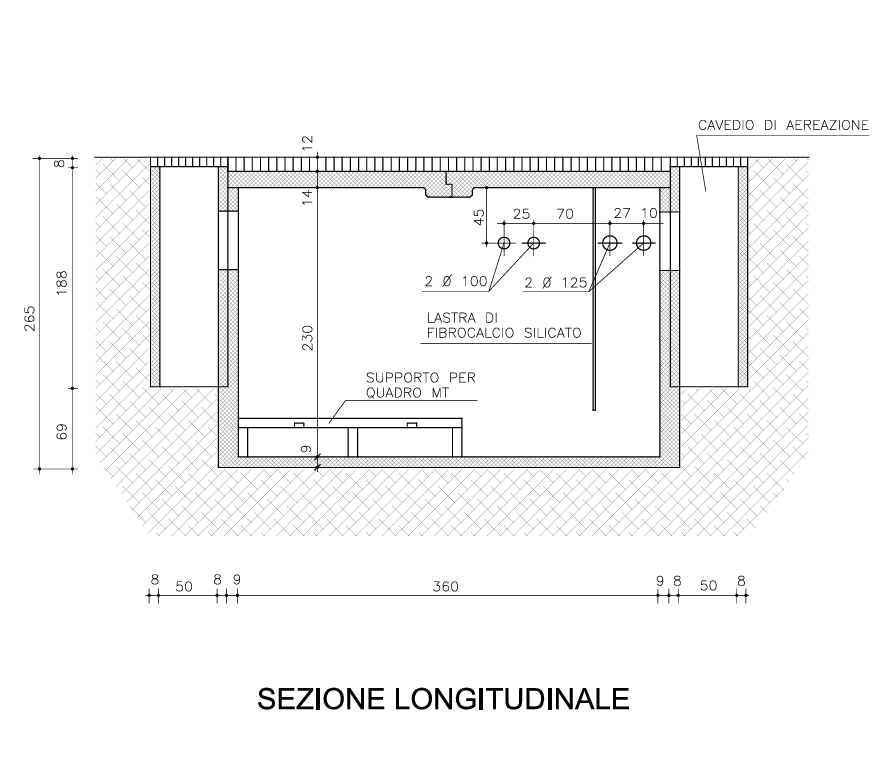

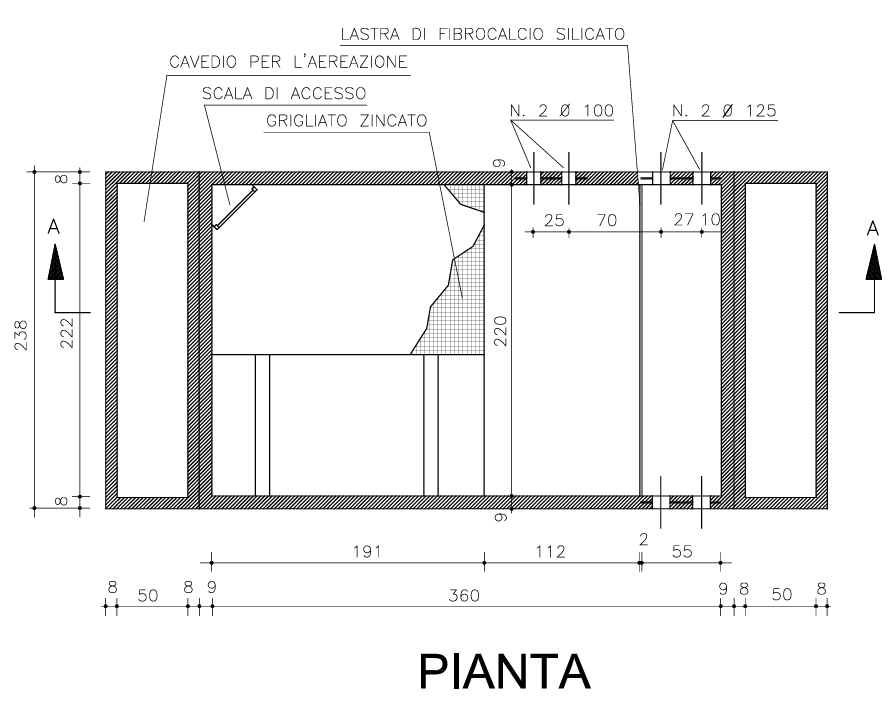

In una cabina interrata, il controllo della ventilazione è essenziale. Per garantire un adeguato ricambio d’aria, le cabine sono dotate di due cavedi laterali prefabbricati in calcestruzzo, nei quali sono inserite due finestre per la ventilazione naturale del locale.



Questa soluzione permette di mantenere condizioni ambientali idonee all’alloggiamento di quadri elettrici e apparecchiature MT/BT, riducendo al minimo il rischio di ristagni d’umidità.

Impianto di terra e conformità normativa

L’impianto di terra interno ed esterno viene realizzato nel rispetto della norma CEI 0-16. Ogni installazione viene verificata tramite strumentazione certificata per assicurare il corretto funzionamento del sistema di messa a terra e la piena sicurezza dell’impianto.



La realizzazione delle cabine segue le normative indicate dalla DG 2031, dal D.M. 17.1.2018 e da eventuali specifiche tecniche fornite dalla committenza.

Calcolo statico e supporto tecnico dedicato

Per il calcolo statico della struttura è possibile adeguare la relazione da classe d’uso II a classe d’uso IV, secondo le richieste e le restrizioni dei diversi uffici del Genio Civile. Il nostro ufficio tecnico è a disposizione per fornire supporto in tutte le fasi, dalla progettazione alla documentazione necessaria per il deposito.

Questa flessibilità consente di configurare le cabine elettriche interrate in modo pienamente conforme alle esigenze del progetto e alle prescrizioni vigenti.
